威努特工業防火墻（TEG）產品系列
產品概述 |
威努特工業防火墻(TEG)是針對工業控制系統環境設計開發的邊界隔離和安全防護產品，產品基于工業級ARM多核處理器芯片的硬件架構（注：TEG5600系列）和自主知識產權的智能工控安全操作系統（IICS-OS），基于優化的軟硬件架構提高報文的處理能力，對主流工業協議進行深度報文解析（DPI，Deep Packet Inspection），運用“白名單+智能學習”技術建立數采通信及工控網絡區域間通信模型，保證只有可信任的流量可以在網絡上傳輸，為工控網絡與外部網絡互聯、工控網絡內部區域之間的網絡連接提供安全保障。
產品特點 |
精準的工業協議分析識別能力
通過自主研發的深度數據包解析引擎，威努特工業防火墻(TEG)能夠檢測出100多種工業協議，能夠對OPC、Modbus、IEC 60870-5-104、IEC 61850 MMS、Siemens S7、Ethernet/IP（CIP）、Profinet、Fins等主流工控協議做深度報文解析，識別報文中的有效內容特征、負載和可用匹配信息，如惡意軟件、具體指令和應用程序類型，對工控協議特征做到實時解析和精準的識別。
細粒度指令級訪問控制
基于工業協議的精準識別能力，TEG工業防火墻不僅可以實現傳統基于安全域、IP、MAC、時間段、服務、執行動作等多個維度的訪問控制策略，對OPC、Modbus TCP等十余種主流工控協議支持超過1000種的功能碼識別，可以做到指令級甚至值域級更精細控制粒度。
高可靠低時延的工業級硬件平臺
TEG工業防火墻采用高性能工業級ARM多核處理器芯片（注：TEG 5600系列）和深度數據包解析引擎，軟硬結合來提供高吞吐低時延的處理能力，開啟深度報文檢測（DPI）的情況下設備滿配策略時延不高于200us。產品的硬件平臺設計遵循工控行業標準，采用無風扇設計，關鍵部件冗余，軟硬件支持bypass，硬件平臺達到工業三級B以上品質，整機功耗最小僅7W，能夠滿足工業環境下低功耗、寬溫、防塵、防潮及高可靠的使用要求，支持導軌式安裝、壁掛式、機柜安裝等多種安裝方式。
功能規格 |
工業協議深度解析 ? 100+通用協議和工業協議識別 ? 支持OPC、Modbus、IEC 60870-5-104、IEC 61850 MMS、Siemens S7等主流工控協議 ? 支持1000多種協議功能碼識別 ? 支持工控協議解析的自定義，無需二次開發 OPC協議解析 ? 支持OPC動態端口識別 ? 支持OPC DA，XML-DA操作，支持OPC只讀 ? 支持OPC值域控制 ? 支持OPC基金會發布的OPC 3.0規范； ModBus TCP協議解析 ? 支持Modbus TCP協議語法檢查、Reset及連接跟蹤等 ? 支持Modbus TCP CP協議白名單，支持讀寫操作、點表，值域字段控制 Siemens S7協議解析 ? 支持區分Siemens S7讀寫操作并加以控制 ? 支持Siemens S7版本號、寄存器區、DB區區號、點類型、值范圍、傳輸層協議字段控制 Ethernet/IP(CIP)協議解析 ? 支持Ethernet/IP(CIP)協議語法檢查及丟包Reset，支持Ethernet/IP(CIP)協議本身自定義的參數配置 ? 支持CIP數據表、PCCC控制 日志管理 ? 支持訪問策略日志、白名單日志、黑名單日志 ? 支持專有工具查看、檢索、備份、審計日志 ? 支持日志備份 ? 支持直方圖形式統計日志 未知設備檢測 ? 支持快速檢測未知設備的檢測 工作模式 ? 學習模式、告警模式、防護模式 | 安全策略 ? 基于劃分安全域，支持基于安全域的安全策略 ? 支持基于源IP，源MAC，目的IP，目的MAC，協議（TCP/IP）訪問控制規則 ? 支持工業協議白名單的訪問控制策略 ? 支持自學習創建白名單規則，學習時間可調節 ? 支持IP/MAC地址綁定規則 ? 支持ACL時間段控制、ACL編譯，快速ACL查找 路由功能 ? 支持靜態路由功能，路由表條數1000條 ? 配置支持8個IP地址/接口 ? 支持ARP代理 IP/MAC地址綁定 ? 智能輔助生成學習規則 ? 支持綁定規則導入導出 部署模式 ? 透明模式、路由模式 拓撲管理 ? 支持編輯、顯示系統拓撲 ? 支持防火墻設備自動發現 ? 支持防火墻設備狀態顯示 統一管理 ? 通過IP認證、IP＋MAC綁定的可信主機才能訪問目前設備系統 ? 支持強制口令強度 ? 支持分權分級管理 ? 支持報表功能，用戶通過報表可查看事件、日志和審計的統計數據，支持報表下載 ? 支持安全產品的自動升級 ? 支持安全設備的策略配置和下發 實時監控 ? 支持設備狀態實時監控 ? 支持告警事件實時監控，并支持事件導出功能 ? 支持日志監控功能 |
硬件指標 |
導軌式
指標項 | TEG 5010 | TEG 5020 | TEG 5606 |
業務端口 | 2個千兆光電互斥接口 | 4個千兆電口 | 6個千兆光電互斥接口 |
Bypass | 1組RJ45接口 | 2組RJ45接口 | 3組RJ45接口 |
帶外管理口 | 1個10/100/1000M自適應RJ45口 | 1個10/100/1000M自適應RJ45口 | 1個10/100/1000M自適應RJ45口 |
Console口 | 1個RJ45接口 | 1個RJ45接口 | 1個RJ45接口 |
串行接口 | / | / | 2個RS485/422/232三合一串口 |
USB接口 | 1 端口 USB 2.0 | 1 端口 USB 2.0 | 1 端口 USB 3.0 |
工作環境 | 溫度：-40～75℃ 濕度：5%-95% 無凝結 | 溫度：-40～75℃ 濕度：5%-95% 無凝結 | 溫度：-40～75℃ 濕度：5%-95% 無凝結 |
存儲環境 | 溫度：-40～85℃ 濕度：5%-95% 無凝結 | 溫度：-40～85℃ 濕度：5%-95% 無凝結 | 溫度：-40～85℃ 濕度：5%-95% 無凝結 |
MTBF | 大于25萬小時 | 大于25萬小時 | 大于25萬小時 |
電源 | 12-36V DC，冗余供電 | 12-36V DC，冗余供電 | 9-36V DC，冗余供電 |
最高功率 | <7W | <7W | <14W |
尺寸（寬*深*高） | 58x118x168mm | 58x118x168mm | 89x150x135mm |
安裝方式 | 35mm 標準 DIN 導軌卡接 | 35mm 標準 DIN 導軌卡接 | 35mm DIN 導軌卡接安裝 壁掛式安裝 |
機架式
指標項 | TEG 5100 | TEG 5612 | TEG 5624 |
業務端口 | 6個千兆光電互斥接口 | 8個千兆電口+4個千兆光電互斥接口 | 16個千兆電口+6個千兆光電互斥接口+2個萬兆SFP+接口 |
Bypass | 3組RJ45接口 | 6組RJ45接口 | 11組RJ45接口 |
帶外管理口 | 1個10/100/1000M自適應RJ45口 | 1個10/100/1000M自適應RJ45口 | 1個10/100/1000M自適應RJ45口 |
console口 | 1個RS232轉RJ45接口 | 1個RS232轉RJ45接口 | 1個RS232轉RJ45接口 |
HA接口 | / | 1個10/100/1000M自適應RJ45口 | 1個10/100/1000M自適應RJ45口 |
串行接口 | / | 2個RS485/422/232三合一串口 | 2個RS485/422/232三合一串口 |
USB接口 | 1 端口 USB 2.0 | 1 端口 USB 3.0 | 1 端口 USB 3.0 |
工作環境 | 溫度：0～40℃ 濕度：20％-80％，無凝結 | 溫度：-10～60℃ 濕度：5%-95% 無凝結 | 溫度：-10～60℃ 濕度：5%-95% 無凝結 |
存儲環境 | 溫度：0～40℃ 濕度：20％-80％，無凝結 | 溫度：-40～85℃ 濕度：5%-95% 無凝結 | 溫度：-40～85℃ 濕度：5%-95% 無凝結 |
MTBF | 大于25萬小時 | 大于25萬小時 | 大于25萬小時 |
電源 | 90-265V AC，冗余供電 | 100-240V AC，冗余電源 | 100-240V AC，冗余電源 |
最高功率 | <20W | <48W | <48W |
尺寸（寬*深*高） | 430x482x44mm | 440*400*44mm | 440*400*44mm |
安裝方式 | 標準機架式安裝 | 標準機架式安裝 | 標準機架式安裝 |

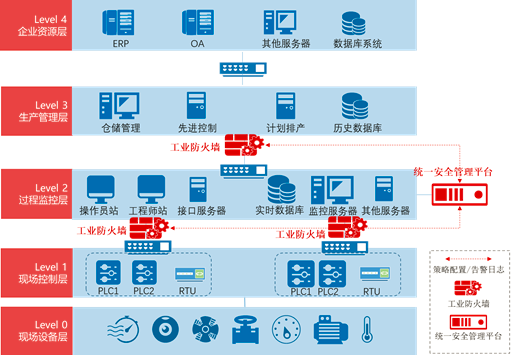

應用場景 |
過程監控層設備訪問控制
? 以串聯方式部署在生產執行層與過程監控層之間
? 采用會話狀態檢測、包過濾檢測機制，限制對過程監控層的非授權訪問行為
? 自動學習網絡間通信關系，對正常通信行為建模，異常通信行為將被攔截
? 建立設備白名單基線，對設備接入行為實時檢測，發現未知設備接入即產生告警
現場控制層設備指令級防護
? 以串聯方式部署在過程監控層與現場控制層之間
? 基于工業控制協議的深度解析，實現對非法操作指令的攔截和告警
? 基于工業控制協議通信記錄，自動學習業務通信邏輯關系、操作功能碼和參數等，形成正常通信行為模型
? 對包過濾日志、工業協議過濾日志等安全事件日志進行記錄，并上報至統一安全管理平臺
