AR1200系列企業路由器是華為公司推出的面向中小型辦公室或中小型企業分支的多合一路由器，提供包括有線和無線的Internet接入、專線接入，PBX、融合通信及安全等功能，廣泛部署于中小型園區網出口、中小型企業總部或分支等場景。

 1.產品外觀

AR1200系列路由器采用嵌入式硬件加密，支持語音的數字信號處理器（DSP）、防火墻、呼叫處理以及應用程序服務，覆蓋業界最廣泛的有線和無線連接模式，如E1/T1、xDSL、xPON、WiFi、3G等。AR1220V、AR1220W、AR1220VW的百兆固定以太接口還支持PoE功能。

AR1220系列路由器通過微軟的Lync server認證，能夠與微軟統一通信方案無縫集成。

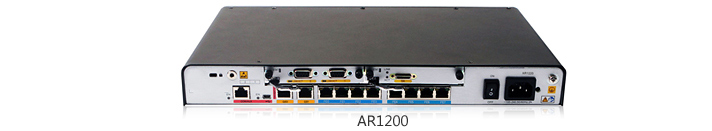

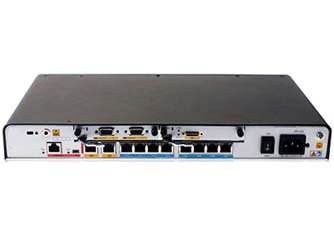

AR1200系列包含以下幾款設備：AR1220、AR1220V、AR1220W、AR1220VW、AR1220L、AR1220-D、AR1220F，其外觀如下：

2.產品特點

1、（Application in one）融合，降低客戶TCO

AR1200支持路由、交換、語音、安全、WLAN等多種融合業務，能不斷滿足企業業務多元化的需求。同時其支持豐富的接入和上行接口，能適配多種終端，實現企業靈活接入。

豐富語音體驗

集成多種語音功能，利用數據網絡滿足企業語音通話需求，為企業提供靈活高效的溝通手段。

• 內置PBX、SIP

• 服務器、SIP接入網關等基礎語音功能

• 提供多方通話、IVR排隊自動接續、彩鈴、同振、順振、一號通、話單管理、用戶管理等豐富的語音增值業務

• 提供智能呼叫路由等功能，保證語音業務的高可用性

• 實現與NGN/IMS/PBX/終端的主流廠商對接

• QoE功能實時監測診斷語音業務質量

• 抖動緩沖、回聲消除、丟包補償?shù)葯C(jī)制保證最佳的語音業務體驗

安全業務接入

AR1200在業務順利開展的同時有效地保障企業網的安全，從用戶接入控制、報文檢測、到主動防御形成一套完整的安全防護機制，實現用戶投資回報最大化。

• 內置防火墻

• 支持802.1x、MAC地址認證的端口安全機制

• 實現Radius、HWTACACS等多種認證方式

• 提供IPSec VPN、GRE VPN、DSVPN、SSL VPN

1) 有線無線應用一體化

2) 固定模式

2、（Better experience）最佳體驗，保障業務0中斷

多核架構，性能卓越

AR1200系列企業路由器采用多核CPU和無阻塞交換架構，產品性能業界領先，充分滿足企業及分支機構網絡未來多元化擴展、不斷增長的業務需求。

• 使用多核CPU，提高數據、語音的并發處理能力，為大容量業務的全方位部署創造條件

• 無阻塞交換，業務轉發無瓶頸

• 協議管理、業務處理、數據交換獨立分布處理，性能更高，業務更可靠

• 路由交換一體化，跨板卡交換效率高，配置維護靈活簡單

低成本，高可靠

AR1200系列路由器通板卡熱插拔技術以及一系列故障檢測和判斷機制，縮短了業務中斷時間，保障了設備層和網絡層的可靠性。

• 板卡熱插拔，風扇等關鍵硬件冗余設計，保證業務安全穩定

• 提供企業業務的鏈路備份，提高業務接入的可靠性

• ms級的故障檢測和判斷機制，縮短業務中斷時間

• 本地存活，提高分支網絡語音可靠性

智能業務部署

隨著企業規模的增加，客戶對業務部署提出更高要求。AR1200采取一系列措施實現業務智能部署。

• 增加Mini-USB配置端口，提供Web配置方式，界面更加友好

• U盤開局，設備即插即用

• Auto-Configure，設備自動配置

智能業務部署

• 隨著企業規模的增加，客戶對業務部署提出更高要求。AR1200采取一系列措施實現業務智能部署。

• 增加Mini-USB配置端口，提供Web配置方式，界面更加友好。

• U盤開局，設備即插即用。

• Auto-Configure，設備自動配置。

3（Cooperation platform）協作平臺，滿足客戶化應用

開放業務平臺（OSP），企業級APP

通過OSP與第三方IT系統集成和對接，AR1200為企業客戶實現統一通信的業務體驗，使客戶、代理商、第三方和廠家都可以是開發者和使用者，真正實現業務價值鏈的共贏。

• 快速集成與定制業務，滿足用戶個性化需求

• 深度融合各類業務，無需部署專門服務器，節省投資，易于管理

• 與云側業務實時刷新和同步，本地業務由本地處理，提高質量和效率

VRP平臺提供標準MIB，簡單業務管理

簡單管理一直是企業客戶關注的重點。AR1200簡化運維，方便用戶。

• 與eSight網管配套，實現設備管理

• 通過NQA進行鏈路實時監控，提高運維質量

• 支持流檢測NetStream，流量特征可視化，為網規網優提供依據

3.組網應用

1、豐富多樣的廣域網互連接入

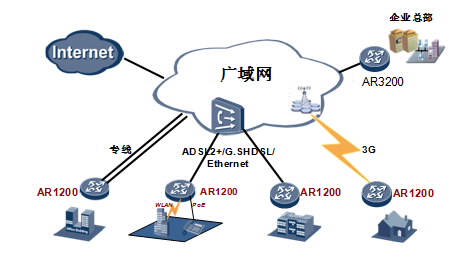

圖 1. 廣域互聯場景

AR1200系列企業路由器作為分支用戶的出口路由器，支持廣域網的各種靈活接入方式，進行遠程網絡互聯。單一設備就能滿足專線、以太、xDSL、3G、WLAN等多種接入需求，節約部署運維成本，靈活地為客戶提供最大價值。AR1220V、AR1220W和AR1220VW的固定百兆以太口還支持IEEE 802.3af和802.3at標準的PoE功能，通過雙絞線向遠端下掛受電設備（如IP Phone等）供電。其中802.3at端口的輸出功率在30W以上，能保證大功率受電設備的供電。

2、優質融合的語音服務

AR1200系列企業路由器作為企業語音業務網關，可用做IP PBX和SIP接入網關。

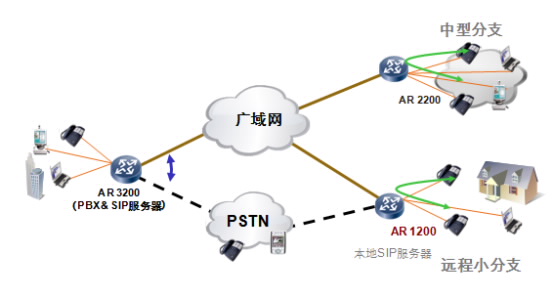

圖 2. IP PBX應用場景

AR系列企業路由器將傳統語音、傳真與現代IP業務有效融合。當運營商為企業部署語音時， AR1200作為企業分支的SIP接入網關，可將普通語音電話信號轉化為VoIP信號進行呼叫管理。上行與IMS/NGN網絡互連，實現固話、手機、PC等任意終端在任意時間的語音通信。

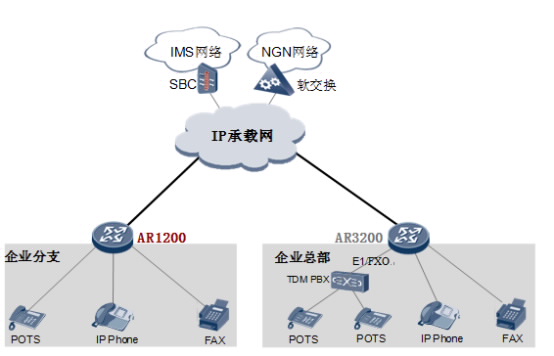

 圖 3. SIP接入網關應用場景

AR系列企業路由器將傳統語音、傳真與現代IP業務有效融合。當運營商為企業部署語音時，AR1200作為企業分支的SIP接入網關，可將普通語音電話信號轉化為VoIP信號進行呼叫管理。上行與IMS/NGN網絡互連，實現固話、手機、PC等任意終端在任意時間的語音通信。

3、靈活便捷的無線接入和管理

 圖 4. 分支3G無線接入場景

AR1200系列企業路由器集成了3G接入功能，支持CDMA2000 EV-DO、WCDMA的3G標準，滿足企業分支機構之間以及與總部間的無線互聯需求。采用3G USB數據卡接入方式，客戶在AR上部署3G業務時，不占用設備的業務槽位，最大程度保護客戶的投資。同時，3G數據鏈路可以作為有線鏈路的備份鏈路，對AR上行的xDSL、FE/GE、ISDN等鏈路提供鏈路保護，有效提高網絡的穩定性，降低網絡建設成本。NQA技術還可以實時監控3G鏈路質量，有效保證用戶的SLA。

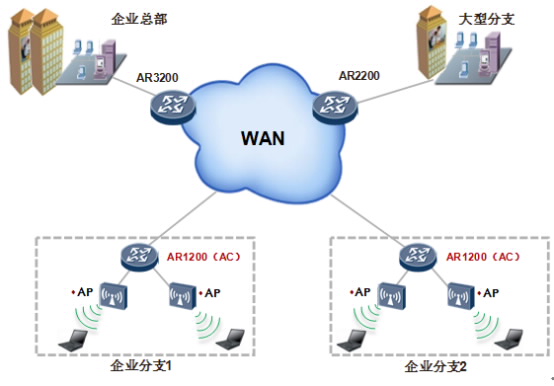

 圖 5. 無線AC管理場景

AR1200系列企業路由器集成了AC（Access Controller，無線控制器）功能，可對無線局域網中的AP（Access Point，接入點）進行控制和管理。AR支持豐富的認證方式和靈活的用戶權限控制，能為Wi-Fi用戶提供安全接入保證。同時集豐富的無線功能于一身，實現對有線無線一體化網絡的集中管理，滿足不同規模企業的建網要求。

4、企業分支VPN組網

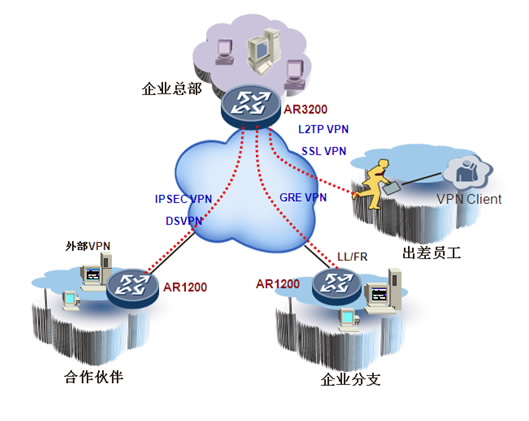

 圖 6. 分支VPN組網場景

AR1200系列企業路由器提供了多種安全接入功能，滿足企業分支之間、企業分支與總部之間、以及合作伙伴訪問企業內部信息的需求?？偛亢头种C(jī)構建立隧道，包括GRE VPN、IPSEC VPN、DSVPN、SSL VPN、L2TP VPN安全隧道，實現數據的安全訪問與傳輸，支持分支機構側隧道的快速部署和認證等功能。通過遠程隧道接入方式，合作伙伴可靈活訪問企業內部資源，實現企業內資源的安全和共享。

AR1200系列企業路由器提供支持國密算法的接口卡，插卡靈活，滿足用戶對業務安全性的擴展需求。通過硬件完成數據的加密和解密，極大提高了數據的加密和解密性能，為客戶提供端到端的安全保障。

4.產品規格

說明：最大槽位數包括由其他槽位合成的槽位數目。
